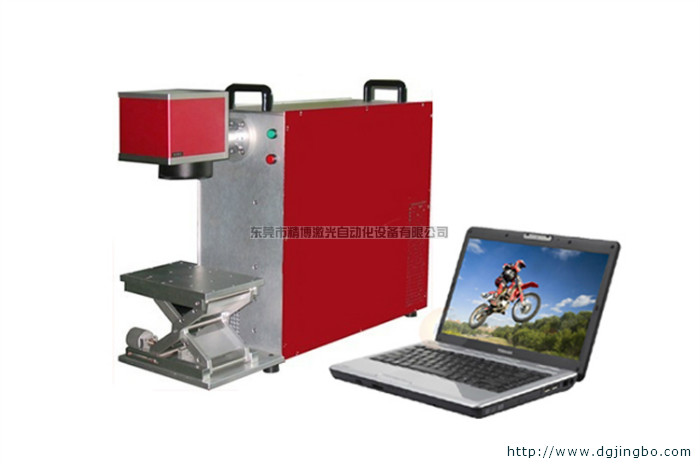

光纤激光打标机机原理
光纤激光打标机是我公司运用现今世界上最为先进的激光技术,研制而成的第三代激光打标记系统。采用光纤激光器输出激光,再经电脑控制高速扫描振镜系统实现打标功能。与传统的固体激光器使用晶体棒作为激光介质不同,光纤激光器采用很长的掺镱双包层光纤作为激光介质,并被高功率多模激光二极管所泵浦。电光转换率高,体积小巧,耗电量低,、速度快,寿命长,免维护。打标速度是传统的第一代灯泵浦打标机、第二代半导体打标机的3-12倍。
光纤激光打标机的特点
1.光束质量好: 光纤激光打标机光束质量比传统的固体激光打标机好很多,聚焦光斑直径
不到20um。发散角是半导体泵浦激光器的1/4。特别适用于精密、精细打标。
2.使用成本低廉:光纤激光打标机的电光转换效率最高达到30%。整机耗电约300W,是灯泵浦固体激光打标机的1/15,大大节省能耗支出。
3.体积小巧: 光纤激光器通过光缆实现激光距离传输、结构紧凑。打标机散热效果好,无需庞大的水冷系统,只需简单的风冷即可,大大节省了空间。
4.使用寿命长: 光纤激光打标机使用激光二极管作为泵浦源,其平均工作时间可达10万小时。
5.免维护操作: 光纤激光器无需进行任何维护,也不用调整或清洁镜片。
6.操作速度快: 光纤激光打标机的打标速度是传统的第一代灯泵浦打标机、第二代半导体打标机的3-12倍。
光纤激光打标机适用材料和行业应用
可雕刻金属材料和部分非金属材料。应用于对深度、光滑度、精细度要求较高的领域,如钟表、模具行业、位图打标等。
光纤激光打标机技术参数
型号 |
JB-F10/F20 |
|
功率 |
CW(10W,20W) |
Pulsed(5W,10W,20W) |
激光波长 |
1064nm |
1064nm |
光束质量 |
<1.5 M2 |
<1.5 M2 |
激光输出功率 |
10% ~ 100% 连续可调 |
20KHz ~ 100KH连续可调 |
聚集光点直径 |
<0.01mm |
<0.01mm |
标刻范围 |
50mm×50mm ~ 300mm×300mm |
50mm×50mm ~ 300mm×300mm |
标刻深度 |
0.01 ~ 0.40mm |
0.01 ~ 0.40mm |
标刻速度 |
>800个标准字符/秒 |
>800个标准字符/秒 |
最小线宽 |
0.012mm |
0.012mm |
最小字符 |
0.15 |
0.15 |
重复精度 |
±0.003mm |
±0.003mm |
冷却方式 |
风冷 |
风冷 |
主机供电/功耗 |
220V/单相/50Hz/<160W |
220V/单相/50Hz/<160W |
激光模块寿命 |
>50万小时 |
>50万小时 |
控制接口 |
USB |
USB |
